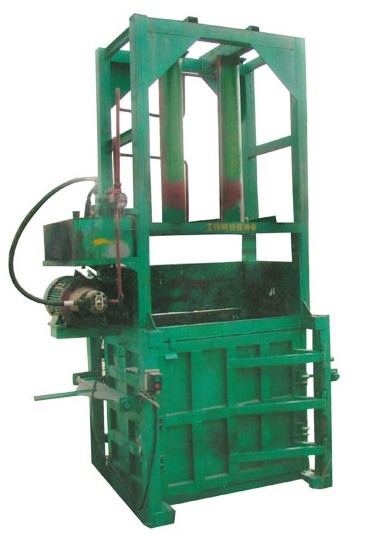

废纸压块机

　　一、设备介绍

　　废纸压块机可对废纸类原料进行深层次的加工，是将废纸以及与废纸相似的产品进行挤压结实，然后再利用包装袋打包成型，这样可使得废纸压缩后的体积大大的减小，减少了运输的次数，同时也可以大大的减少运费。

　　利用机械力将松散的废纸屑进行压扁压实，并且捆扎成一定规格包体的生产过程，连续不断的将各种类型的纤维进行打包处理，并且进行包装与整理，压块过程是对废纸进行加工的最后一道工序，这样直接关系着整个工艺流程的正常运行，如果压块的工序出了事故，那么前面的工序就需要紧跟着停产，在压块时应当对设备进行必要的管理手段。

　　原料是废纸松散而富有弹性，而且单位体积的重量小，如果不进行压块成件的话。在保管以及运输的时候都存在很多问题，没有经过压块的废纸或者纸屑非常易燃、容易受潮发霉，在废纸回收企业生产加工的时候，废纸打包压块机是必不可少的生产设备。是一种以运输与储存为主要目的的压缩性工业包装，随着科学技术的进步和市场经济的深人发展, 对废纸的储存、运输、包装物耗的研究及废纸打包的经济性越来越受到人们的重视。

　　二、设备用途

　　废纸压包机适用于药材、草药液、废纸等松散物料压缩包装，减少体积便于包装、是提高劳动效率、减少劳动强度、节约人力、运输以及减少储放空间，具有结构紧揍，结实牢固;经济实用、操作简便、安全可靠等特点，是物料包装、废旧回收等行业的理想设备。

　　三、产品特点

　　1、出料形式人工取包(打包)等方式;

　　2、安装无需底脚螺丝，在无电源的地方，可采用柴油机作动力;

　　3、挤压力从10吨至400吨有十个等级，供用户选择，生产效率从2吨/班至40吨/班；

　　4、压缩室尺寸和包块尺寸可根据客户要求定制。

　　5、推料缸和推料头之间采用球面结构联接，可靠性好，油封使用寿命长；

　　6、低噪音液压回路设计，高效能低故障；

　　7、实用机型，适用中小企业废物压缩打包。

　　8、单机使用，无需辅助设备。

　　9、废纸压缩块机具有良好的刚韧性和稳定性，造型美观大方，操作维修方便，安全节能，设备基础工程投资费用低等特点。

　　四、设备技术参数

型  号	压力/T	配用动力/KW	时产量包/h	箱包尺寸/cm
Y82-10	10	7.5	7-10	80*40*60
Y82-20	20	7.5	8-10	80*40*60
Y82-30	30	11	8-10	100*80*60
Y82-60	60	15	8-10	120*100*80

　　五、液压控制系统

　　一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件和液压油，动力元件的作用是将原动机的机械能转换成液体的压力能，指的是液压系统中的油泵，它向整个液压系统提供动力。

　　废纸压块机的液压系统主要由四种主要元件组成，即动力原件(液压泵)、执行元件(液压缸)、控制元件(电磁阀)、辅助元件(油箱、油路和滤油阀)，所有动作都是由液压缸来完成的，因此是全液压设备；执行机构也比较简单，全部是液压缸，而且每个液压缸的动作都是类似的；液压装置中液压缸有料门液压缸、侧压缸、推块缸、主压缸、二次加压缸，不同的液压缸动作完成不同的压块动作，设备中用不同的电磁阀通断电来控制不同的液压缸动作，从而输出动力，实现每一步动作。

　　六、生产工艺流程

　　压块机执行机构比较简单，属于顺序控制结构，均采用液压缸，每个液压缸的动作类似，液压缸动作完成之后必须回到原来的位置上，以保证设备不受损坏，否则就会启动报警系统。其自动过程顺序如下：

　　①、来料信号有效时，说明原料已经准备好，将液压系统的卸荷阀关闭，使液压系统转为工作状态；然后第一个动作就是将料门打开，并延时一定时间，以允许来料进入压料箱；

　　②、延时时间到，进行侧压，(所谓侧压就是在前后两个方向上对来料进行压制，侧压是机械限位的，侧压过程只控制压制时间。)；

　　③、时间到后主压下缸动作，开始压下，压制一定时间之后有一个抬起动作；

　　④、二次压下缸抬起，以让出空间准备接受块体；

　　⑤、推块缸动作，将块体推到二次压下缸的下面；

　　⑥、二次压下缸动作，压紧块体，停留一定时间后，再次抬起时，就结束了一个自动循环；

　　为了保证设备的安全，该设备除了料门液压缸以外，其余所有的液压缸回位都由行程开关作为位置指示。液压缸的伸出是按时间控制，而液压缸的缩回是按行程控制，一旦在一定时间内液压缸的回位动作信号还没有返回，则控制系统立即报警(报警只是提示操作者注意，控制系统本身并没有动作)。废纸压块机动作简单，只要能按顺序完成动作即可，PLC的程序也就很容易编制。

　　七、设备保养与维护

　　如何对废纸压块机进行日常的维护保养，必须须由固定的人员来操作，且能熟练掌握开机，会简单的仪表调试，更改参数等;能熟练掌握仪表性能，工作程序、操作模式、工作状态、常见故障排查和处理;未经人员严禁操作电脑仪表。日常维护必须保证让电脑仪表箱内外清洁干燥;定时检查接线端子没有松动、脱落现象。保证电路、气路畅通。

　　基本保养

　　1、停机后应及时清洁计量部分，须保证每班清洁下料盘和转盘，使其不受腐蚀；

　　2、对于热封器体，应经常清洁，以保证封口的纹理清晰；

　　3、光电跟踪发光头，也即电眼，也应定时清洁，保证光标跟踪的小误差；

　　4、料盘上散落的物料，需及时清理，保持机件的干净；

　　5、定时打扫电控箱内的粉尘，以防接触不良等故障；

　　6、新装全自动废纸打包机在使用一周内必须对传动和活动部件进行检查紧固，加油保养;以后每月必须定期检查维护。

　　基本维护

　　1、定时检查包装机各部位螺钉，以免有松动现象；

　　2、注意电器部分的防水、防潮、防腐、防鼠，电控箱内及接线端子需保持干净，以防电气故障；

　　3、停机时应使两热封辊处于张开的位置，以防烫坏包装材料；

　　4.、定时给设备的各齿轮啮合处、带座轴承注油孔及各运动部件加注机油润滑；加注润滑油时，不要将油滴在传动皮带上，以防造成打滑丢转或皮带老化损坏；

　　废纸液压压块机的使用年限不仅和机器设计、配件有关，更和使用方法有关，好的使用方法可延长使用寿命，废纸压块机维修及保养工作如下，可以参考一下:

　　1、操作设备前必须详细阅读说明书，熟悉调整和使用方法，一定要按说明操作；

　　2、按废说明书规定，对真空泵进行定期保养，加油，幷严格注意不允许倒转，以免造成泵的误操作和泵倒转，油倒喷至泵内真空系；

　　3、经常检查下热压架封口漆布上有无异物，是否平整，以确保封口强度；

　　4、经常检查机器接地是否接触良好，保证安全用电；

　　5、发现压块机故障时，应及时关闭电源，必要时，要接急停按钮，待放气后提起机盖，然后关掉电压，检查原因，排除故障；

　　6、在不能解决故障时，拨打机器上的售后服务电话，向厂家技术人员咨询。

　　八、存在的意义

　　1、废纸再生利用符合国家可持续发展的战略，回收废纸既可以节约资源又可以保护环境，然而，废纸体积蓬松，废品收购站如果不经处理直接运输，转运成本太高，不利于废纸的再生利用，研究一种压缩包装设备，将松散纸张压时，以便提高运输效率；

　　2、设备是废纸回收利用中的一个重要的环节，对废纸等易压缩的可再生资源的利用具有非常重要的意义；

　　3、随着经济的发展，各种日常消费产品包装的日益求精，废纸产生量也日益剧增，回收和运输成为一大问题。作为生物固化成型技术产业的废纸压块机研究，对相应可持续发展经济战略尤为重要，其PLC的控制设计也相当重要；

　　压块机使废纸体积大大减小，从而达到减少运输体积、节约运费，为企业增加效益的目的，引进了国内外同类产品的先进技术和先进工艺，促进PLC的发展，符合了可持续发展经济战略。
